Weko T-Con ST5461D07-9 68 Pin In - 60 Pin Out Çevirici Board Özellikleri

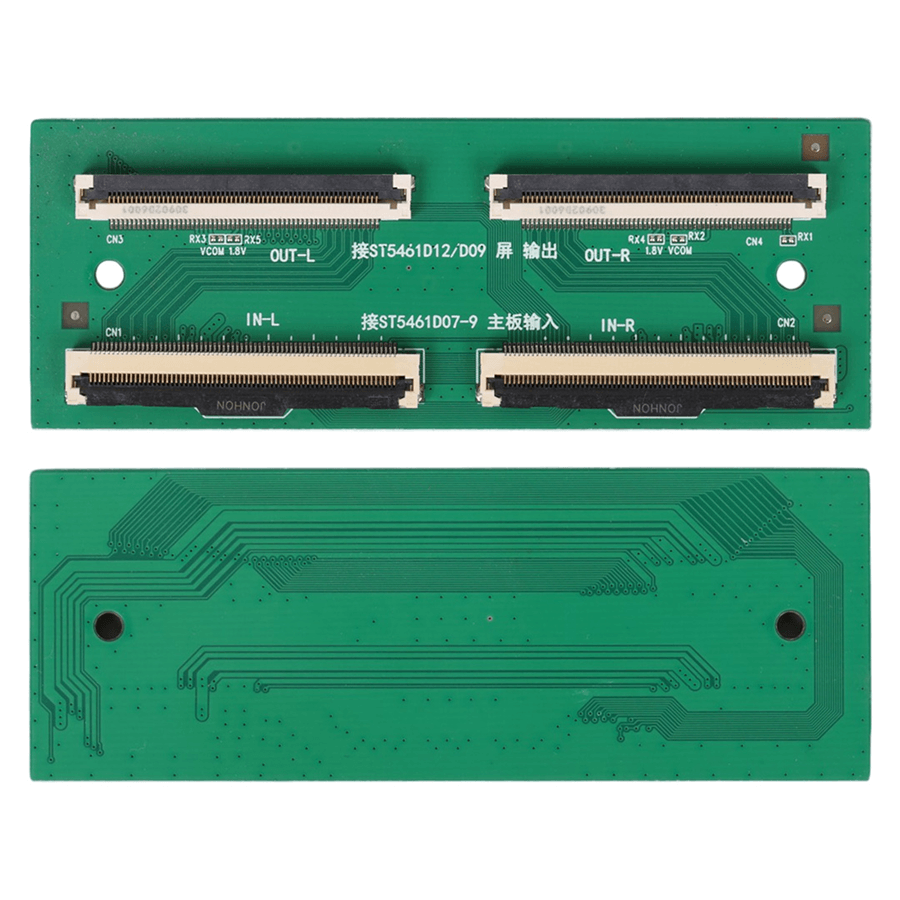

Weko T-Con ST5461D07-9 68 Pin In - 60 Pin Out Çevirici Board, profesyonel TV tamir süreçlerinde ve panel değişim uygulamalarında kesintisiz sinyal aktarımı sağlamak amacıyla özel olarak tasarlanmıştır. Çift kanallı 68 pin anakart giriş yapısını (IN-L / IN-R) çift kanallı 60 pin ekran çıkış konnektörlerine (OUT-L / OUT-R) uyarlayarak arayüz farklılıklarını tamamen ortadan kaldırır. Yüksek kaliteli PCB malzeme yapısı ve son derece hassas iletken bakır hatları sayesinde anakart ile TV paneli arasındaki görüntü verilerini kayıpsız, net ve stabil bir şekilde iletir. ST5461D07-9, ST5461D12 ve D09 panel mimarileriyle mükemmel uyumluluk gösteren bu çevirici, görüntüde parazitlenme, kayma veya renk bozulması oluşmasını engeller. 94x35x4 mm kompakt boyutları sayesinde televizyon şasisi içerisindeki dar montaj alanlarına zahmetsizce entegre edilir. Sağlam kilit mekanizmasına sahip FPC/FFC flex soketleri, kablo bağlantılarının gevşemesini ve temas arızalarını önleyerek maksimum güvenlik sunar. Devre üzerinde yer alan VCOM ve voltaj test noktaları, teknik servis personeline arıza tespit ve ölçüm süreçlerinde büyük kolaylık sağlar. Televizyon teknik servisleri, özel bakım merkezleri ve elektronik tamir uzmanları için arıza onarım ve panel adaptasyon süreçlerini hızlandıran güvenilir bir donanım çözümüdür.

Teknik Detaylar:

• Marka Model: Weko T-Con ST5461D07-9 Adaptör Kartı
• Giriş Konnektörü: Çift Kanallı 68 Pin FPC/FFC Flex Soket (IN-L / IN-R)
• Çıkış Konnektörü: Çift Kanallı 60 Pin FPC/FFC Flex Soket (OUT-L / OUT-R)
• Fiziksel Ölçüler: 94 mm x 35 mm x 4 mm
• Uyumlu Panel / T-Con Kodları: ST5461D07-9, ST5461D12, ST5461D09
• Devre Kartı Tipi: Isıya Dayanıklı Çift Taraf FR-4 Yeşil PCB
• Sinyal İletim Türü: LVDS / V-by-One Çift Kanal Dijital Görüntü Aktarımı
• Çalışma Gerilimi: 3.3V - 12V DC Toleranslı
• Sinyal Kararlılığı: Entegre SMD Bileşen Destekli Güçlendirilmiş İletken Hatlar
• Pin Aralığı (Pitch): Hassas Toleranslı Standart TV Flex Formatı
• Konnektör Kilit Mekanizması: Güvenli Sabitlemeli Flip-Lock ZIF Soket Yapısı
• Çalışma Sıcaklık Aralığı: -10°C ile +75°C
• Montaj Tipi: 2 Adet Şasi Sabitleme Vida Yuvası
• Kart Rengi: Yeşil Yüzey Kaplama
• Akım Taşıma Kapasitesi: Hat Başına Yüksek İletkenlik Performansı
• Uyumlu Cihaz Türleri: LED TV, LCD TV, Smart TV Anakart ve Panel Arayüzleri
• Paket İçeriği:
  • 1 Adet Weko T-Con ST5461D07-9 68 Pin In - 60 Pin Out Çevirici Kart

Kullanım Alanları:

• Televizyon Yetkili ve Özel Teknik Servislerinin Panel Onarım Uygulamaları
• ST5461D07-9 ve Uyumlu T-Con / Panel Değişim ve Adaptasyon İşlemleri
• 68 Pin Anakart ve 60 Pin Panel Flex Kablo Arayüz Farklılıklarının Dönüştürülmesi
• Elektronik Test Laboratuvarları ve Görüntü Aktarım Ar-Ge Çalışmaları
