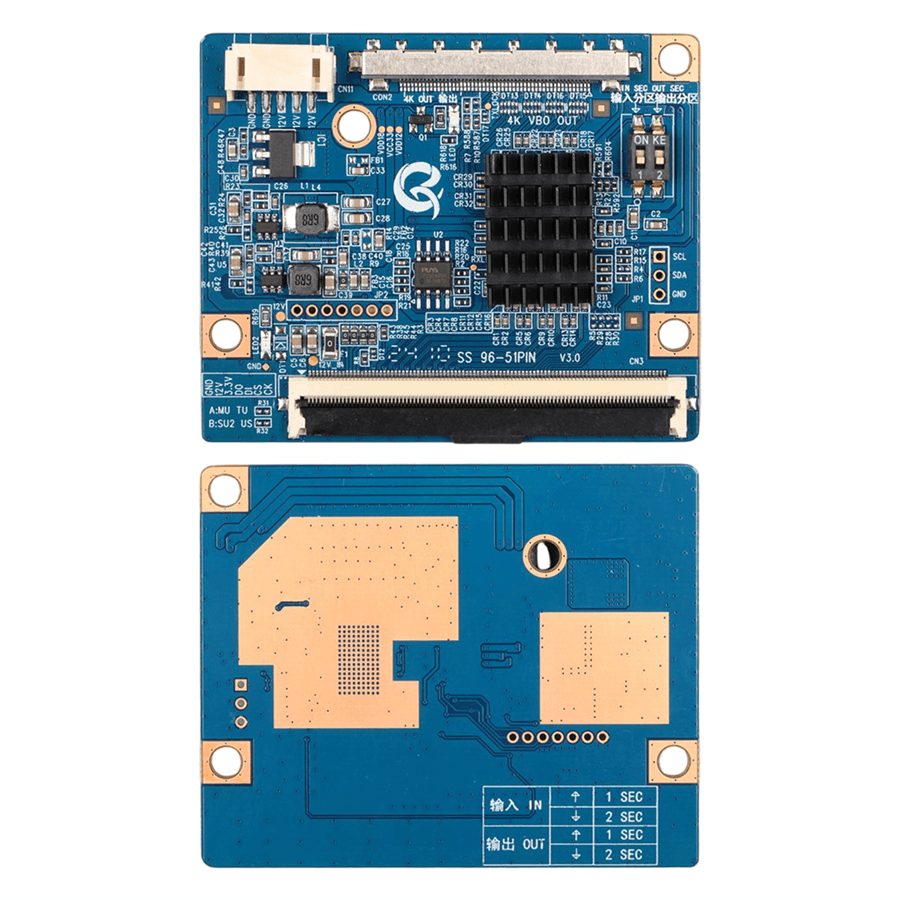

Weko 96 Pin - 51 Pin Samsung 4K Çevirici Dönüştürücü Kartı Özellikleri

Weko 96 Pin - 51 Pin Samsung 4K Çevirici Dönüştürücü Kartı, profesyonel TV tamir süreçlerinde ve panel değişim uygulamalarında kesintisiz görüntü aktarımı sağlamak amacıyla özel olarak tasarlanmıştır. Yüksek çözünürlüklü 4K UHD paneller ile ana kartlar arasındaki pin uyumsuzluklarını tamamen ortadan kaldıran bu adaptör, yüksek hızlı V-by-One sinyal iletim mimarisini destekler. Üzerinde yer alan pasif soğutucu blok sayesinde yoğun çalışma koşullarında entegre ısınmasını önler ve uzun ömürlü kararlı performans sunar. Hassas voltaj düzenleyici devreleri ve güç yönetimi bileşenleri, sinyal dalgalanmalarını en aza indirerek ekranda parazit, kayma veya renk bozulması oluşmasını engeller. Samsung başta olmak üzere birçok premium 4K Ultra HD ekran paneli ve anakart kombinasyonu ile mükemmel bir uyumluluk sergiler. Kompakt yapısı sayesinde TV kasası içerisindeki dar montaj alanlarına zahmetsizce yerleştirilebilir. Kart üzerinde bulunan DIP anahtar yapılandırmaları ve kilitli konnektör sistemleri, teknik servis personeli için son derece pratik ve güvenli bir kurulum imkanı tanır. Görüntü iletiminde veri kaybını önleyen yüksek iletkenlikli hat dizilimi ve stabil voltaj toleransı ile arıza onarım süreçlerinde en yüksek verimliliği sunar.

Teknik Detaylar:

• Marka Model: Weko SS 96-51PIN V3.0 Samsung 4K Çevirici
• Giriş Konnektörü: 96 Pin FPC/FFC Flex Soket (IN)
• Çıkış Konnektörü: 51 Pin V-by-One 4K OUT Soket
• Fiziksel Ölçüler: 66 mm x 55 mm x 8 mm
• Çözünürlük Desteği: 3840x2160 4K UHD @ 60Hz / 120Hz
• Sinyal Teknolojisi: V-by-One HS / LVDS Dijital Görüntü Aktarımı
• Çalışma Gerilimi: 12V DC Besleme Girişi
• Soğutma Sistemi: Alüminyum Pasif Soğutucu Bloklu İşlemci Alanı
• Devre Kartı Tipi: Çift Taraf FR-4 Katmanlı PCB
• Güç Yönetimi: Dahili DC-DC Voltaj Regülatör Entegreleri
• Anahtarlama Yapısı: Mod Seçimi İçin 2'li DIP Anahtar Bloğu
• Sinyal Filtreleme: SMD Kapasitör ve İndüktör Destekli Parazit Engelleyici
• Pin Aralığı (Pitch): Hassas Toleranslı Standart Panel Flex Formatı
• Bağlantı Kilit Mekanizması: Güvenli Flip-Lock ZIF / FFC Soket
• Çalışma Sıcaklık Aralığı: -10°C ile +75°C
• Montaj Tipi: 4 Adet Vida Yuvası (Köşe Bağlantılı)
• Paket İçeriği:
  • 1 Adet Weko 96 Pin to 51 Pin Samsung 4K Çevirici Kart

Kullanım Alanları:

• Samsung ve Uyumlu 4K Ultra HD TV Panel ve Anakart Değişim İşlemleri
• Televizyon Yetkili ve Özel Teknik Servislerinin Panel Onarım Uygulamaları
• 96 Pin ve 51 Pin Flex Kablo Arayüz Uyumsuzluklarının Dönüştürülmesi
• Endüstriyel Ekran, Test Laboratuvarı ve Görüntü Sistemleri Ar-Ge Çalışmaları
