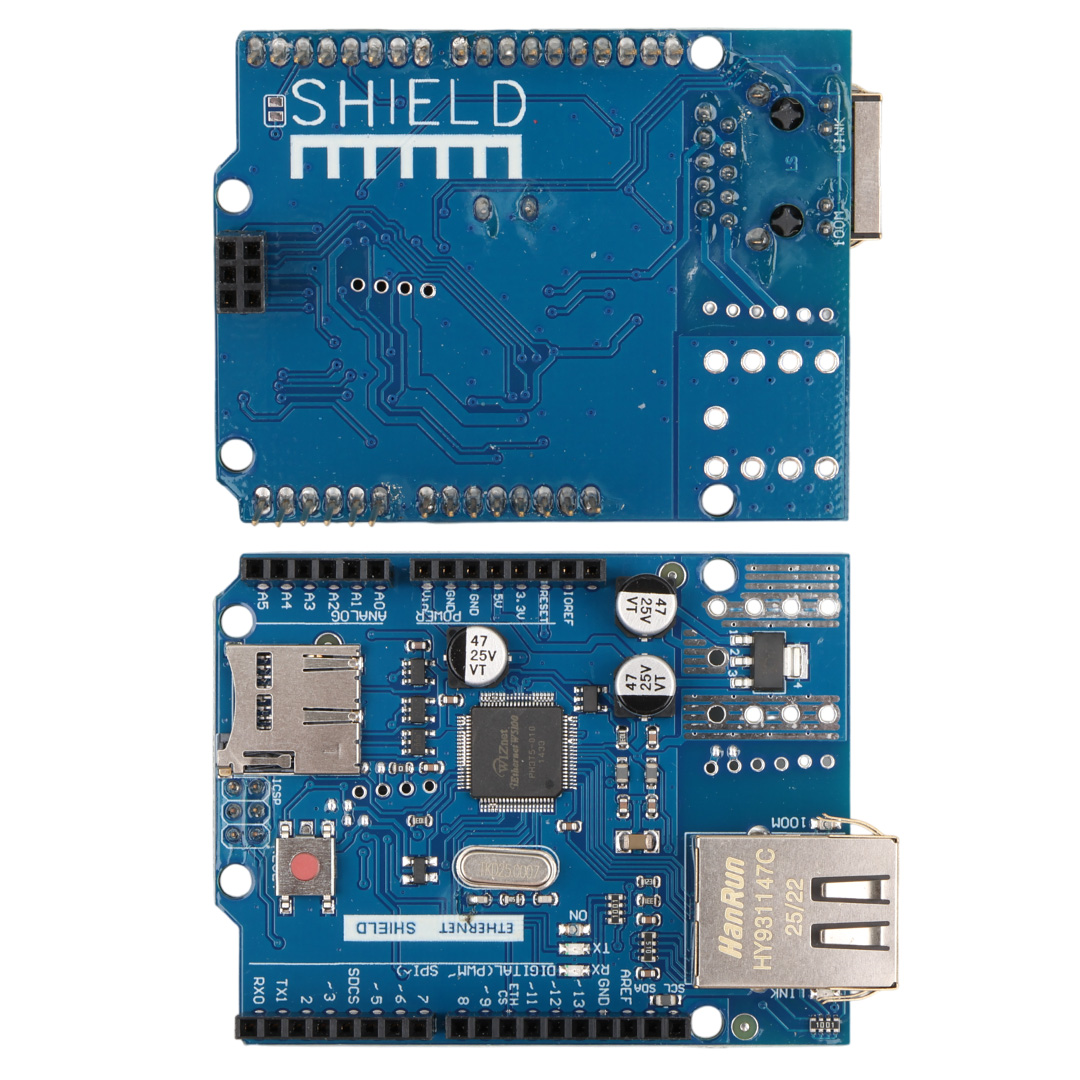

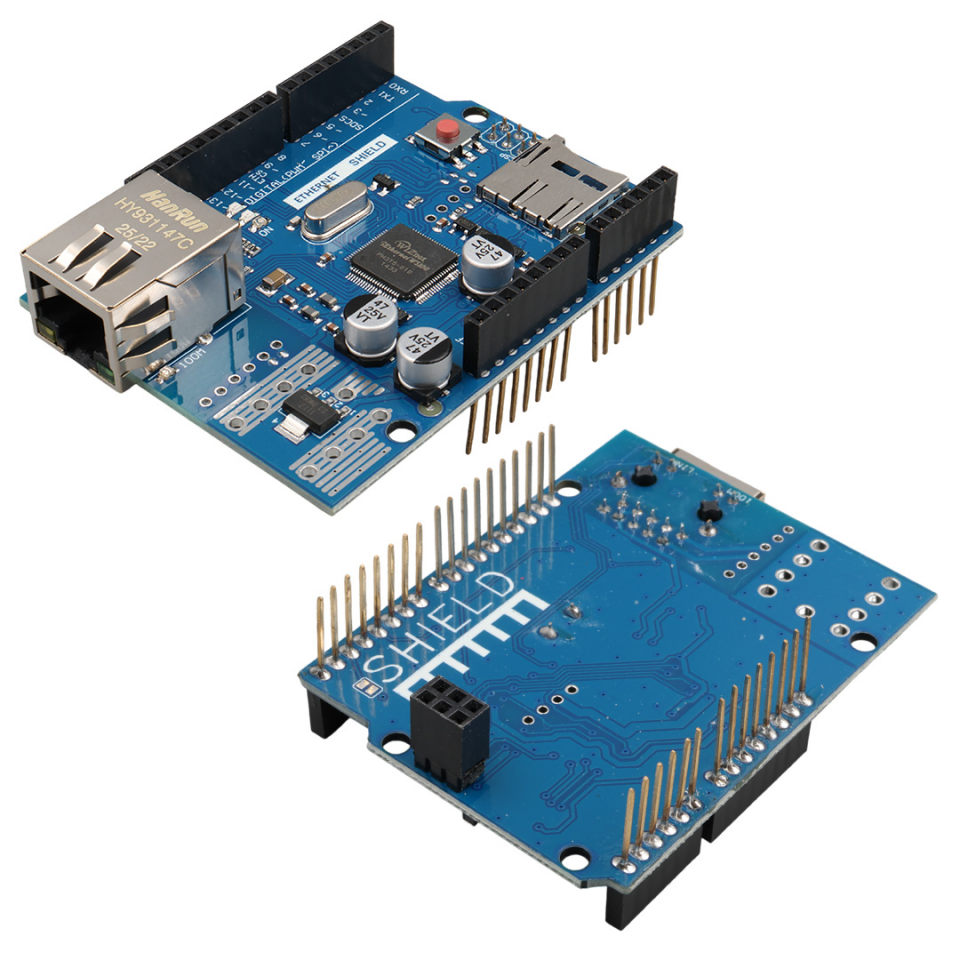

Arduino W5100 Ethernet Shield ve Micro SD Kart Modülü Özellikleri

W5100 Ethernet Shield, Arduino kartlarınıza (Uno ve Mega) kablolu internet bağlantısı ve veri depolama yeteneği kazandırmak için tasarlanmış çok fonksiyonlu bir genişletme kartıdır. Wiznet W5100 ethernet kontrolcüsü sayesinde karmaşık ağ protokollerini işlemciyi yormadan yönetirken, üzerindeki dahili Micro SD kart yuvası ile internetten gelen verileri kaydedebilir veya bir web sunucusu üzerinden dosya paylaşımı yapabilir.

Teknik Detaylar:

• Ethernet Kontrolcü: Wiznet W5100 yüksek hızlı ethernet yongası.
• Depolama: Dahili Micro SD kart yuvası (SD ve SDHC desteği).
• Bağlantı Portu: Entegre transformatörlü HY931147C RJ45 konnektörü.
• Haberleşme Arayüzü: Arduino ile SPI portu (ICSP pinleri dahil) üzerinden haberleşir.
• Uyumluluk: Arduino Uno, Mega 1280 ve Mega 2560 modelleri ile tam uyumlu stackable (üst üste takılabilir) tasarım.
• Hız: 10/100 Mbps bağlantı desteği.
• Durum Göstergeleri: Güç, bağlantı, veri iletimi ve hız durumunu gösteren LED bildirimleri.
• Kontrol: Kart üzerinde fiziksel Reset butonu.

Öne Çıkan Fonksiyonlar:

• Web Sunucusu (Web Server): SD kart içerisindeki HTML dosyalarını kullanarak gelişmiş bir web arayüzü sunabilir.
• Veri Kaydedici (Data Logger): Sensörlerden gelen verileri internet üzerinden bir veri tabanına gönderirken aynı zamanda SD karta yedekleyebilir.
• TCP/IP Stack: TCP, UDP, IPv4, ICMP, ARP, IGMP ve PPPoE protokollerini donanımsal olarak destekler.
• Eşzamanlı Bağlantı: Aynı anda 4 bağımsız soket bağlantısını destekleme kapasitesi.

Kullanım Alanları:

• Akıllı ev sistemlerinde uzaktan cihaz kontrolü.
• IP tabanlı sensör ağları ve çevresel izleme istasyonları.
• Arduino projelerinde bulut veri depolama ve telemetri.
• Küçük ölçekli ağ yönetim ve test cihazları.
