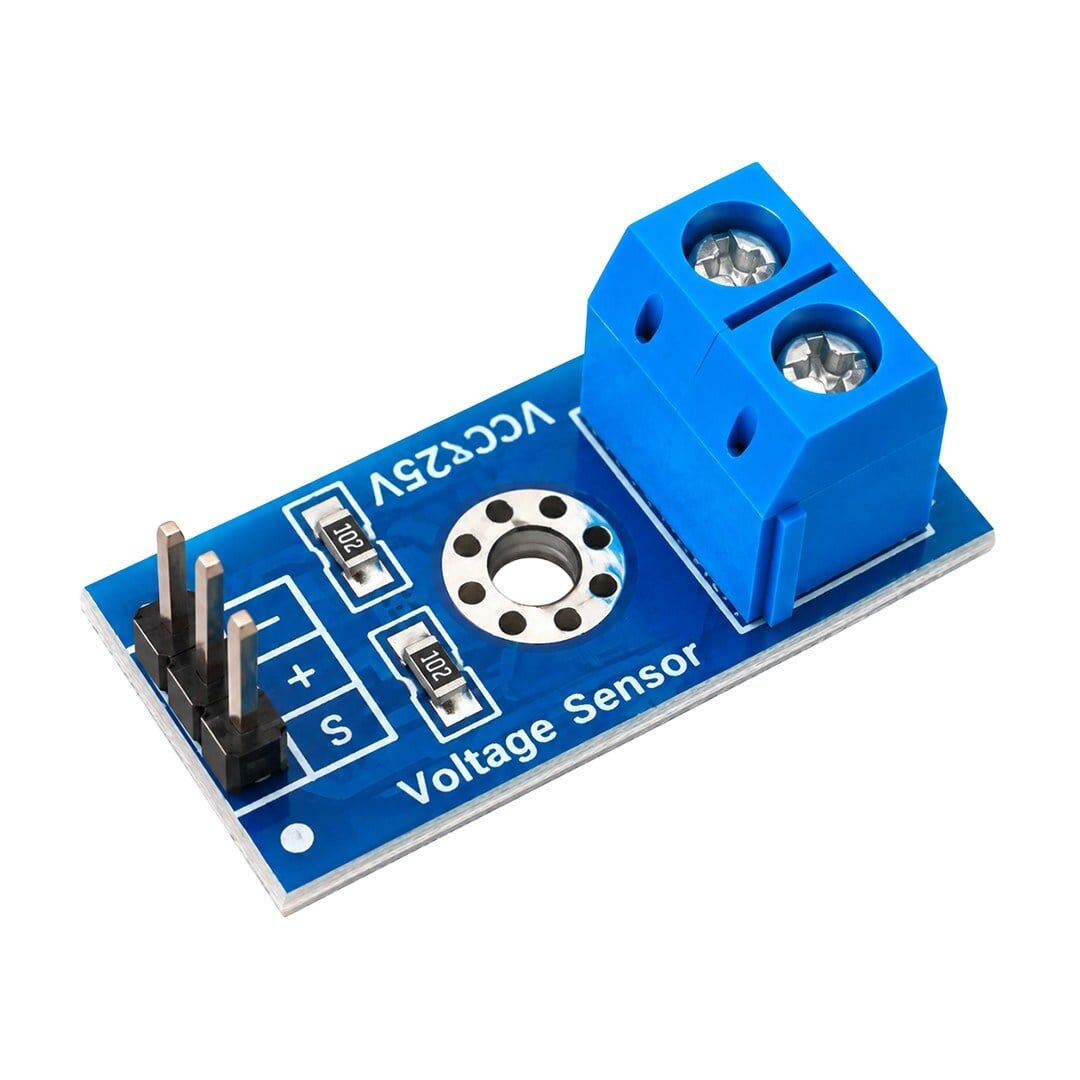

Weko VCC-25V Voltaj Algılama Sensör Modülü Özellikleri

Weko VCC-25V Voltaj Algılama Sensör Modülü, mikrodenetleyici projelerinde DC voltaj seviyelerini hassas ve güvenli bir şekilde ölçmek için tasarlanmış kompakt bir direnç bölücü devresidir. Direnç bölücü (voltage divider) prensibine dayanan yapısı sayesinde, girişine uygulanan DC voltajı 5:1 oranında küçülterek mikrokontrolcülerin analog giriş pinlerine iletir. Arduino ve diğer 5V mantık seviyesiyle çalışan kontrol kartlarında 0 - 25V DC arası voltaj ölçümüne imkan tanırken, 3.3V mantık seviyesine sahip sistemlerde ise 0 - 16.5V DC aralığındaki voltajları güvenle okumanızı sağlar. Üzerinde yer alan mavi renkli vidalı klemens terminali, harici güç kaynaklarının ve batarya bağlantılarının hızlı ve sağlam bir şekilde yapılmasını kolaylaştırır. Diğer taraftaki 3 pinli male header konnektörü (S, +, -) ise mikrokontrolcü kartlarına jumper kablolar aracılığıyla zahmetsizce bağlanmasına olanak tanır. Kompakt 27x14x12 mm boyutları ve hafif PCB yapısı sayesinde alan kısıtlaması olan projelerinizde kolaylıkla entegre edilebilir. Güneş paneli voltaj takibi, batarya doluluk oranı izleme ve DC güç kaynağı denetim projeleri için oldukça pratik ve maliyet etkin bir teknik çözümdür. Kart ortasında bulunan montaj deliği, modülün proje kutularına veya gövdelere sabitlenmesini son derece pratik hale getirir. Yüksek kaliteli SMD direnç bileşenleri ve dayanıklı baskı devre yapısı sayesinde uzun ömürlü ve stabil bir performans sunar.

Teknik Detaylar:

• Marka Model: Weko VCC-25V Voltage Sensor Module
• Giriş Voltaj Aralığı (DC): 0V - 25V DC (5V Mantık Devresi İle)
• Alternatif Giriş Aralığı (DC): 0V - 16.5V DC (3.3V Mantık Devresi İle)
• Giriş Voltaj Algılama Oranı: 5:1 (Direnç Bölücü Prensibi)
• Direnç Bölücü Toleransı: ±%1 Yüksek Hassasiyetli SMD Dirençler
• Analog Çıkış Sinyali: 0V - 5V DC (S Pininden Analog Voltaj Çıkışı)
• Ölçüm Çözünürlüğü (10-bit ADC): 0.00489V (4.89mV)
• Güç Giriş Terminali: 2 Pinli Mavi Vidalı Klemens (VCC / GND)
• Sinyal Çıkış Pini: 3 Pinli Header (S: Analog Sinyal, +: VCC NC, -: GND)
• Çalışma Sıcaklığı: -10°C ile +70°C
• PCB Malzemesi: FR-4 Çift Taraflı Dayanıklı Fiberglas Kart
• Montaj Deliği Çapı: 3 mm Vidalı Sabitleme Deliği
• Boyutlar: 27 mm x 14 mm x 12 mm
• Ağırlık: Yaklaşık 3.5 gram
• Paket İçeriği:
  • 1 Adet Weko VCC-25V Voltaj Algılama Sensör Modülü

Kullanım Alanları:

• Arduino, Raspberry Pi ve STM32 tabanlı DC voltaj izleme ve ölçüm projelerinde
• Güneş enerjisi (fotovoltaik) panellerinin çıkış voltajlarının anlık takibinde
• Li-Ion, LiPo ve Kurşun-Asit batarya gruplarının gerilim ve doluluk seviyesi ölçümlerinde
• DC güç kaynakları, ayarlanabilir voltaj regülatörleri ve hobi otomasyon sistemlerinde
