Panel Tipi Sigorta Yuvası 5x20mm 13mm - Vidalı Kapaklı
Panel Tipi Sigorta Yuvası 5x20mm 13mm - Vidalı Kapaklı (IC-235A) Özellikleri
Ürüne Genel Bakış ve Elektriksel Güvenlik Çözümü

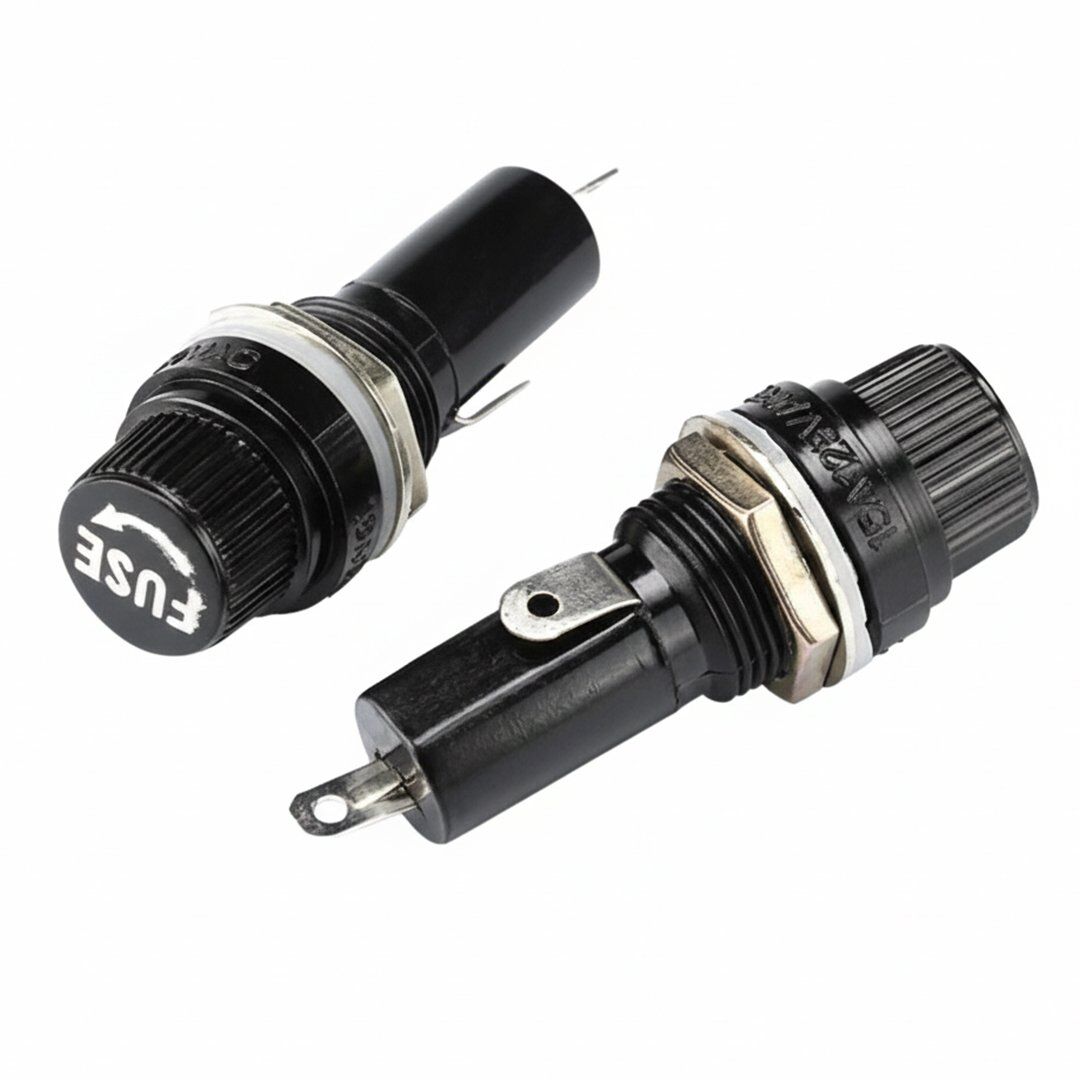

IC-235A Panel Tipi Sigorta Yuvası, elektronik cihazları ve devreleri aşırı akım veya kısa devre durumlarından korumak amacıyla tasarlanmış, panel montajına uygun profesyonel bir güvenlik bileşenidir. Standart 5x20 mm cam veya seramik sigortalar ile tam uyumlu çalışan bu yuva, cihaz dışından sigorta değişimine olanak tanıyarak bakım süreçlerini kolaylaştırır.
Ürün, yüksek yalıtkanlık özelliğine sahip bakalit/polimer gövdesi ve güvenli vidalı kapak mekanizması ile donatılmıştır. Kapağın üzerindeki belirgin beyaz "FUSE" (Sigorta) baskısı ve yönlendirme oku, kullanıcıların müdahale noktasını hızlıca belirlemesini sağlar.
Teknik Özellikler ve Kapasite Bilgileri
- Model Kodu: IC-235A
- Uyumlu Sigorta Boyutu: 5 mm x 20 mm
- Akım Taşıma Kapasitesi: Maksimum 15 Amper (125V AC için) / 10 Amper (250V AC için)
- Montaj Delik Çapı: 13 mm (Standart pano tipi montaj ölçüsü)
- Terminal Yapısı: 2 Pinli lehimlenebilir metal kulaklar
- Kapak Tipi: Çevirmeli (Vidalı) emniyetli kapak
- Gövde Malzemesi: Isıya ve elektriksel ark oluşumuna dirençli siyah polimer
Öne Çıkan Tasarım Detayları
- Kolay Montaj Sistemi: Gövde üzerindeki yivli yapı ve beraberinde gelen metal somun, panel üzerine sıkı ve sarsıntısız bir sabitleme imkanı sunar.
- Yüksek İletkenlik: İç kısımdaki nikel kaplı yaylı kontaklar, sigorta ile terminal arasında düşük dirençli ve kesintisiz bir bağlantı sağlar.
- Sızdırmazlık ve İzolasyon: Panel ile gövde arasında yer alan beyaz conta/pul sistemi, sarsıntı sönümleme ve temel düzeyde toz koruması sağlar.
- Ergonomik Terminal Dizilimi: Arka ve yan kısımlara bakan lehimleme kulakları, kablo bağlantılarını kolaylaştırırken devre elemanları arasında yeterli yalıtım mesafesi bırakır.
Kullanım Alanları
Cihaz korumasının kritik olduğu şu sistemlerde yaygın olarak tercih edilir:
- Laboratuvar tipi güç kaynakları ve amfiler.
- Endüstriyel kontrol panoları ve otomasyon üniteleri.
- Tıbbi cihazlar ve hassas ölçü aletleri.
- Ses sistemleri ve ev sineması ekipmanları.
- DIY (Kendin Yap) elektronik projeler ve test düzenekleri.
Not: Montaj deliği açılırken 13 mm ölçüsüne sadık kalınması ve elektrik bağlantısı yapılmadan önce şebeke enerjisinin kesilmesi güvenlik açısından zorunludur.
