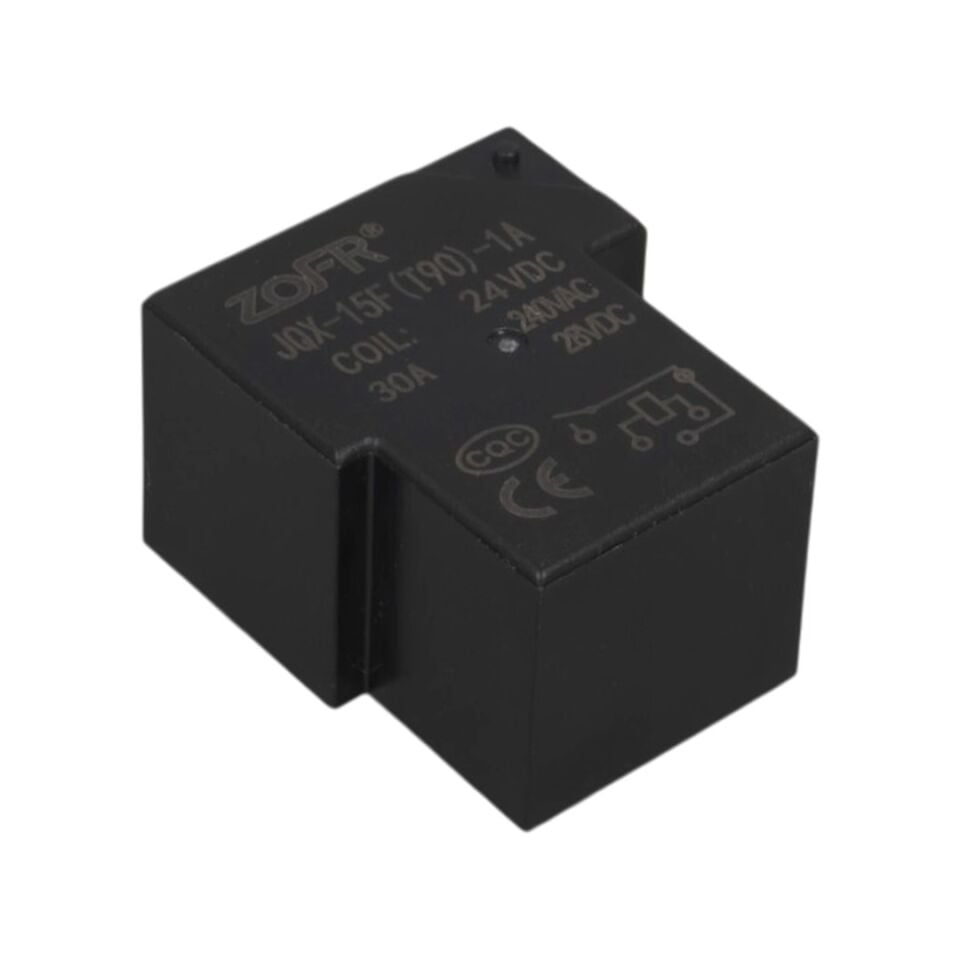

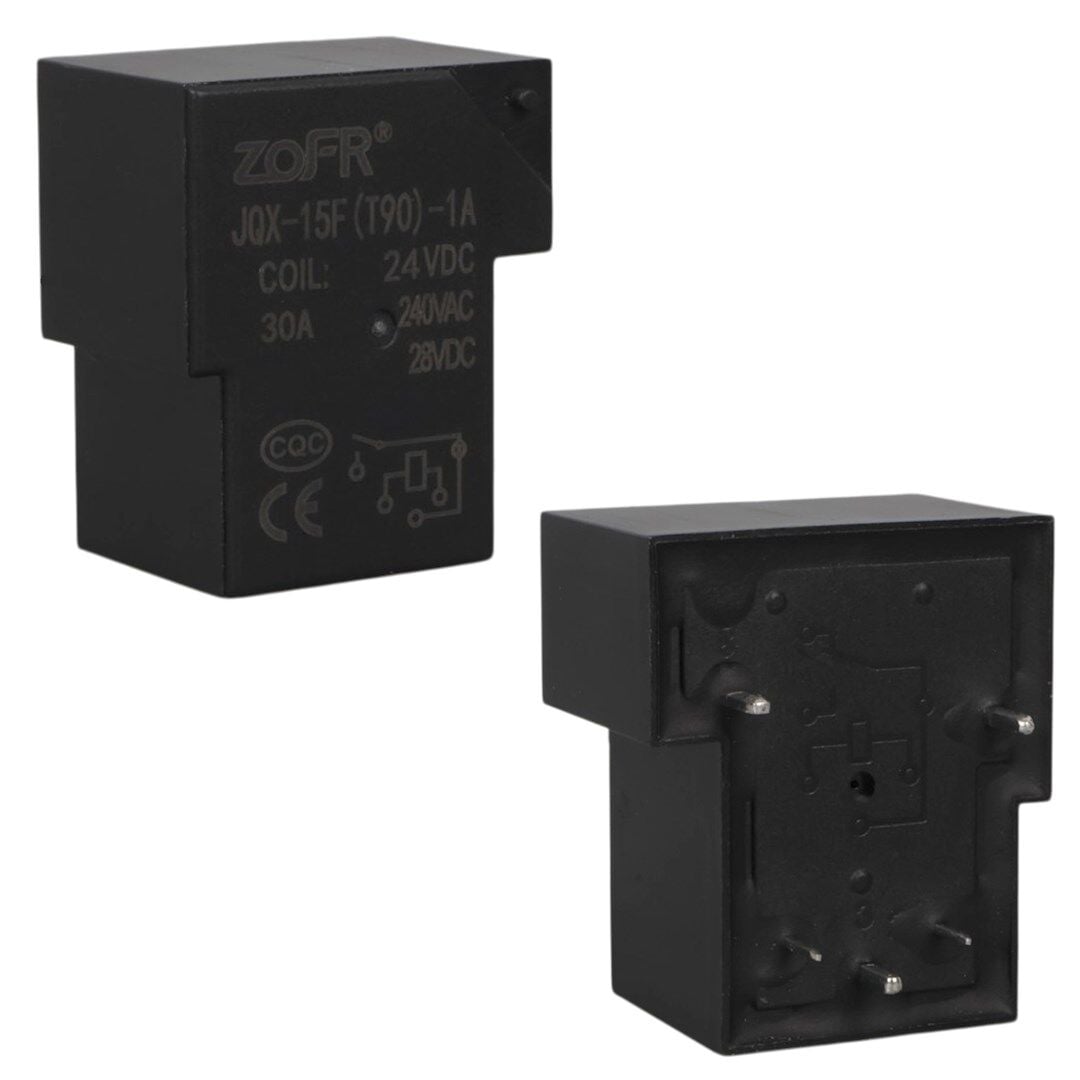

JQX-15F-T90 24V DC 30A 5 Pin Güç Rölesi Özellikleri

JQX-15F-T90-24VDC (T90 tipi) güç rölesi, endüstriyel otomasyon sistemlerinden ev elektroniğine kadar geniş bir yelpazede yüksek akım anahtarlama ihtiyaçlarını karşılamak üzere tasarlanmış profesyonel bir komponenttir. 24V DC bobin gerilimi ile çalışan bu röle, düşük voltajlı kontrol devreleri ile yüksek güç tüketen cihazlar arasında güvenli ve izole bir köprü kurarak sistem kararlılığını artırır. 30 Amperlik (bazı tepe değerlerde 40A) anahtarlama kapasitesi sayesinde, motor sürücüleri, ısıtıcı elemanlar, klima üniteleri ve büyük aydınlatma grupları gibi yoğun yük altında çalışan ekipmanların yönetiminde mükemmel performans sergiler. 5 pinli yapısı, SPDT (Single Pole Double Throw) konfigürasyonu sunarak hem Normalde Açık (NO) hem de Normalde Kapalı (NC) kontak seçeneklerini aynı anda sağlar. Gümüş alaşımlı iç kontak malzemesi, düşük geçiş direnci sağlayarak ısınmayı minimuma indirir ve elektriksel ömrü maksimize eder. Dayanıklı dış muhafazası, zorlu çalışma ortamlarındaki titreşimlere ve yüksek sıcaklıklara karşı direnç göstererek kesintisiz bir çalışma deneyimi sunar. PCB üzerine kolayca monte edilebilir yapısı, devre tasarımı yapan mühendisler ve hobi amaçlı projeler geliştiren kullanıcılar için standartlara tam uyumlu bir entegrasyon imkanı sağlar.

Teknik Detaylar:

• Marka Model: JQX-15F / T90-1C-24VDC
• Ürün Tipi: Yüksek Güçlü Elektromanyetik Röle (Power Relay)
• Malzeme Yapısı: Gümüş Alaşımlı Kontak (AgSnO2) ve Isıya Dayanıklı Sert Plastik Gövde
• Bobin Çalışma Gerilimi: 24V DC
• Maksimum Kontak Akımı: 30A / 240VAC - 28VDC (Yüksek Kapasite)
• Kontak Tipi: 1 Form C (SPDT - Tek Kutuplu Çift Yönlü)
• Pin Sayısı: 5 Pin (PCB Tipi Montaj Uygunluğu)
• Yalıtım Direnci: 1000MΩ (500VDC'de)
• Dielektrik Dayanımı: Bobin ve Kontak Arası 2500VAC / Kontaklar Arası 1500VAC
• Çalışma Sıcaklığı: -40°C ile +85°C Arası
• Mekanik Ömür: 10.000.000 İşlem (Yüksüz)
• Elektriksel Ömür: 100.000 İşlem (Nominal Yük Altında)
• Tepki Süresi: Maksimum 15ms Açma / 10ms Kapama
• Boyutlar: Yaklaşık 32.2mm x 27.5mm x 20.4mm
• Paket İçeriği:
  • 1 Adet JQX-15F-T90-24VDC 5 Pin Röle
  • Koruyucu Anti-Statik Ambalaj

Kullanım ve Uygulama Alanları:

• Endüstriyel otomasyon panoları ve makine kontrol devreleri.
• İklimlendirme sistemleri (HVAC), klima ve merkezi ısıtma kontrol üniteleri.
• Otomotiv elektroniği ve yüksek akım gerektiren araç içi aksesuarlar.
• Akıllı ev sistemleri, yüksek güçlü priz ve aydınlatma yönetimi.
• Güneş enerjisi sistemleri ve invertör kontrol devreleri.
